廃プラスチック石油精製装置: 熱分解反応速度論、位相制御、エンジニアリング防食の詳細

廃プラスチックのケミカルリサイクルは基本的に制御された分子切断の実践です。熱エネルギーを利用して炭素-炭素骨格を切断し、高分子の不規則な構造を小分子のアルカンとアルケンの混合系に再配置します。これは焼却やガス化ではありません。これは、正確な温度制御、多段階の凝縮、気液固相分離を統合した高度な物理化学カップリング プロジェクトです。

I. 熱分解の 3 段階の化学メカニズム

反応器内での廃プラスチックの熱分解は、厳密な段階的な分解ルールに従い、通常は 3 つの特徴的な温度間隔に分けられます。

1. 低温開始 (250°C – 350°C): フリーラジカル鎖切断 この段階には主にペンダント グループの除去と鎖末端の切断が含まれます。ポリ塩化ビニル (PVC) の場合、この温度範囲により脱塩化水素反応が引き起こされ、大量の塩化水素 (HCl) ガスが放出されます。ここでポリスチレン (PS) が解重合を開始し、スチレンモノマーとオリゴマーが生成されます。この段階での重要な制御パラメータは加熱速度です。速度が遅すぎると十分なラジカル濃度を生成できませんが、速度が速すぎると局所的な過熱が発生し、架橋やコーキングが発生します。

2. 中温ランダム切断 (350°C – 480°C): 製品分配 これは、主な炭素鎖がランダムに切断されるコア相です。ポリエチレン (PE) とポリプロピレン (PP) はランダムな切断メカニズムに従います。炭素鎖は、激しい熱振動により応力集中点で破壊されます。製品の分布はガウス分布パターンに従い、C5 ～ C20 の範囲の液体炭化水素の割合が高くなります。ただし、温度が 500°C を超えないようにしてください。この閾値を超えると、二次分解反応が激化し、軽質ガス状炭化水素 (C1 ～ C4) が大幅に増加し、液体油の収量が減少します。したがって、閉ループ PID 温度制御は、機器設計における最重要のプロセス パラメータとなります。

3. 高温芳香化 (480°C – 550°C+): コークスと芳香の生成 これはエンジニアが意図的に避ける温度間隔です。オレフィンはディールス・アルダー環化を受け、脱水素化されて多環芳香族炭化水素が形成され、最終的に凝縮して反応器の壁やパイプラインに堆積するコークスになります。コークスは熱伝導率が鉄の約100分の1であり、熱効率の急激な低下の直接の原因となります。

II.炉心炉設計と熱力学工学

産業用連続システムは、バッチモード炉とは根本的に異なります。それらの本質は、熱と物質移動の相乗効果にあります。

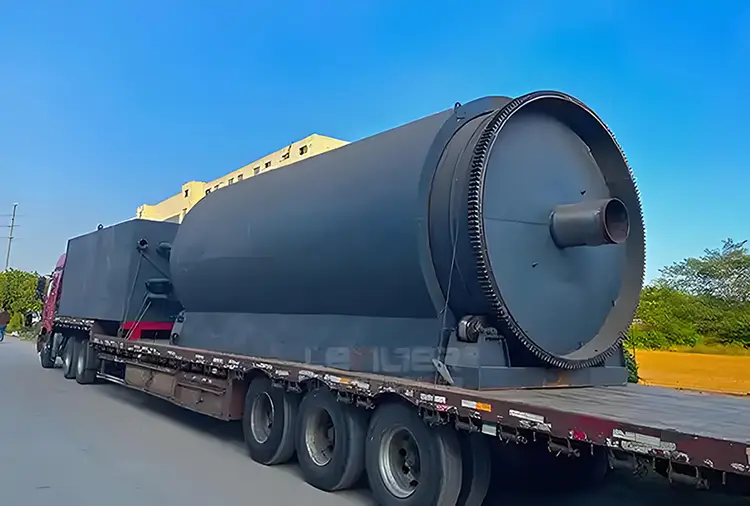

• 反応器タイプの選択ロジック: 現在の主流の装置は 2 つの主要な設計に分かれています。高灰分と高不純物含有量の混合プラスチックの場合、ロータリー キルン リアクターが優れています。ドラムと内部リフターの回転を利用してプラスチックを高温の内壁に均等に投げつけ、壁からベッドへの熱伝達率を大幅に高める「マテリアルカーテン」を作成します。事前に洗浄された純粋なポリオレフィンの場合、流動床反応器はより大きな可能性を示します。熱媒体として石英砂またはセラミック ボールを使用し、流動化ガス (リサイクル窒素) が熱を運ぶことで反応器全体の等温運転を実現し、局所的なホット スポットを完全に排除します。

• 多段階凝縮のための蒸留塔設計: 反応器から出た石油ガスには、大量のエアロゾルとワックス状成分が含まれています。内部分留塔は通常、波形シートパッキンまたはフロートバルブトレイを使用します。塔頂部での還流比を正確に制御することにより、液相と蒸気相の間の向流接触が達成されます。相対揮発性の違いを利用して、石油ガスは軽質ナフサ留分（<170°C）、中間ディーゼル留分（170～360°C）、および重質燃料油留分（>360°C）に分類されます。トレイの数によって分離の精度が決まります。工業グレードの装置には通常、15 ～ 20 の理論段数が必要です。

Ⅲ．致命的不純物（塩素、金属、シリコン）に対するエンジニアリングソリューション

廃プラスチック中の不純物は、機器の故障の主な原因です。エンジニアリング ソリューションは、気相と液相の 2 つの面でこの問題に対処する必要があります。

1. 気相脱塩素 – 高温吸収: 最も効果的な方法には、反応器出口と凝縮器の間の高温パイプライン (約 350 ～ 400°C) に固定床反応器を設置することが含まれます。このベッドには、カルシウムベースまたはナトリウムベースの吸着剤（生石灰や炭酸ナトリウムなど）が詰め込まれています。原理は中和反応に基づいており、HCl を固体の塩化カルシウムまたは塩化ナトリウムとして固定します。これにより、石油ガスが凝縮システムに入る前に、石油ガス中の塩素含有量が 5 ppm 未満に減少します。このプロセスの鍵は、吸着床の設計空間速度にあります。速度が過剰になると圧力降下が発生し、速度が不十分になると吸収が不完全になります。

2. 液相の脱メタルと脱ケイ素 – 遠心分離と濾過: 二酸化チタン (TiO₂)、シリカゲル (乾燥剤)、アルミニウム箔の残留物などの無機物質は、反応後の熱分解油中にミクロンサイズの粒子として残ります。 3 段階の濾過システムが不可欠です。ステージ 1 のサイクロン分離 (重粒子用)、ステージ 2 の高温溶融フィルター (濾過定格 25μm)、およびステージ 3 のディスクスタック遠心分離機 (密度差を利用して重質残留物から軽油を分離します)。

3. 耐腐食材料エンジニアリング: 気相脱塩素後でも、残留微量の HCl が下流セクションで水蒸気と凝縮して希塩酸を形成し、露点腐食を引き起こす可能性があります。したがって、分別カラムとそれに続く凝縮器チューブ束は、二相ステンレス鋼（例：2205）またはチタン被覆複合プレートで構築する必要があります。さらに、装置の起動時と停止時には、亜硫酸と塩酸の腐食性混合物を形成する空気の侵入を防ぐために、窒素を徹底的にパージすることが必須です。

IV.非凝縮性ガスのリサイクルと熱平衡

熱分解プロセスでは、質量比 15% ～ 25% の非凝縮性 C1 ～ C4 ガス (主にメタン、エタン、エチレン、プロピレン) が生成され、発熱量は 40 ～ 50 MJ/Nm3 です。最新の廃プラスチック石油精製装置は、このガスを精製してガスバーナーに直接供給し、反応器の主な熱源として機能します。

システムの熱バランスは次のように計算されます。プラスチックを亀裂温度まで上昇させるのに必要な吸熱は、約 800 ～ 1000 kJ/kg です。非凝縮性ガスの燃焼は、通常、この総熱需要の 70% ～ 80% しかカバーしません。継続的な定常状態の動作を維持するには、装置には補助燃焼用の LPG または天然ガスの少量の追加供給が必要です。工学的に考慮すべき重要な点は、排ガス廃熱の回収です。高温の燃焼排ガス (約 500 ～ 600 °C) は、排気前に管状の空気予熱器を通過し、燃焼用空気を 250 ～ 300 °C に予熱する必要があります。この 1 つのステップにより、システム全体の熱効率が 65% から 85% 以上に向上します。

V. 操業安定性の課題: コークス抑制

コークス化は、装置の寿命と連続運転サイクルを制限する決定的な要因です。コークス抑制には、正確な温度制御に加えて、次の 3 つの積極的なエンジニアリング戦略が採用されています。

• 水素供与体技術: 少量の水素豊富なポリマー (タイヤのクラムラバーなど) を供給原料に導入するか、わずかに正の水素圧力を維持すると、フリーの水素ラジカルが提供されて鎖の切断によって生成された不飽和結合をキャップし、それによってオレフィンの重合を防ぎます。

• インライン機械スクレーピング: 反応器の内部構造をスクレーパーまたは極低速 (0.5 ～ 2 rpm) で回転するスクリューコンベアで取り付けます。これには 2 つの目的があります。つまり、材料床を前進させることと、反応器の壁に付着した初期のコークス堆積物を継続的に削り取ることです。

• スチームストリッピング: 反応段階の最後で、過熱スチーム (300°C) が反応器に注入されます。水蒸気ガス化反応 (C + H2O → CO + H2) により、堆積した炭素が部分的にガス化され、1 回の動作サイクル時間が延長されます。

結論

廃プラスチック製油装置切断と再結合を中心とした工学分野を表します。その技術的洗練度の真の尺度は、単一の液体収率のパーセンテージによって定義されるのではなく、汚染物質に対する耐性、コークス抑制能力、および熱システム全体の自己平衡整合性によって定義されます。この工業装置を真に理解するには、上で詳しく説明したフリーラジカル反応、トレイベースの分別蒸留、および露点腐食メカニズムの基礎となるロジックを理解する必要があります。これは、化学、熱力学、材料科学の閉ループのエコシステムです。
