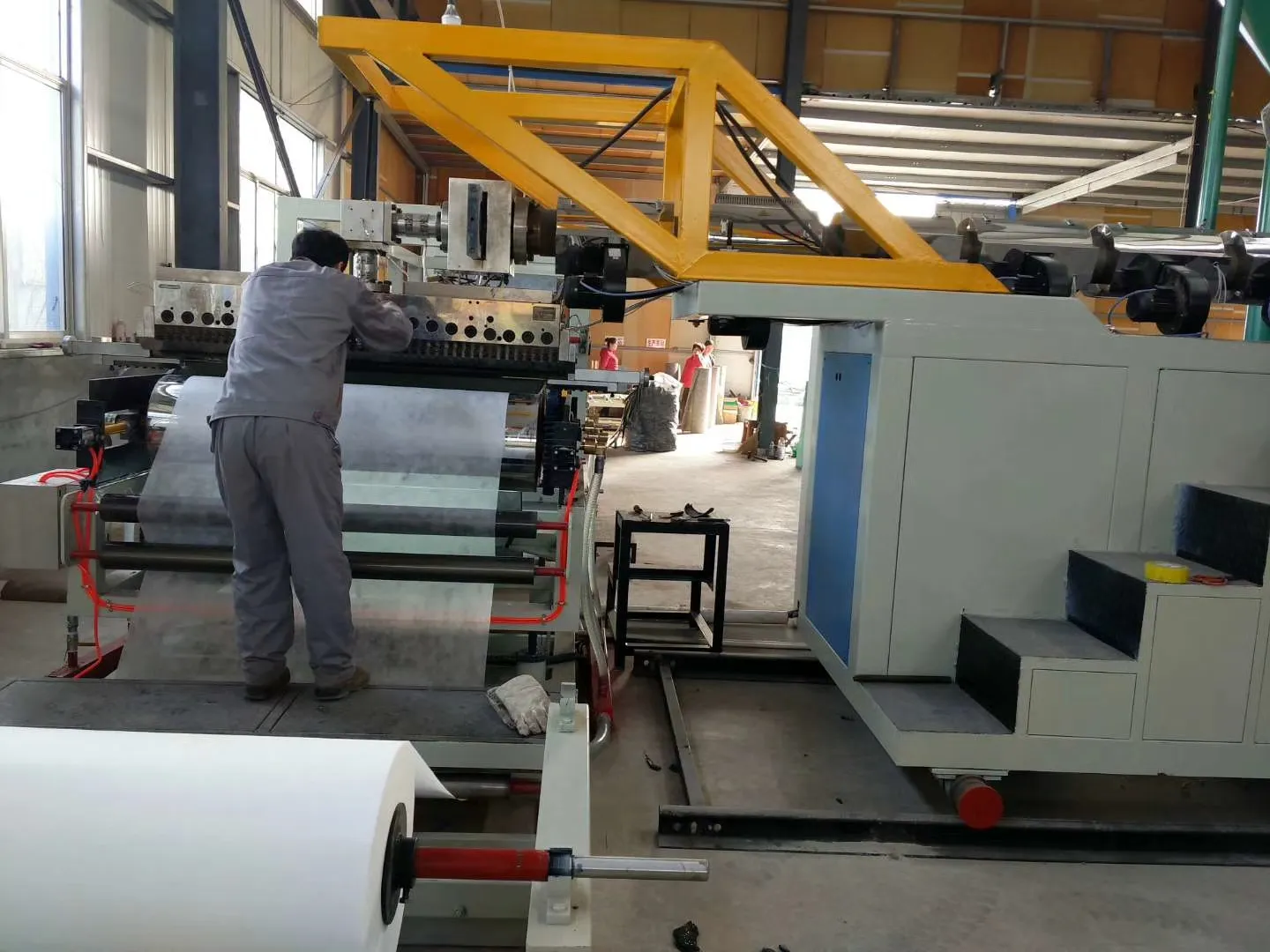

TPU カラースチールタイル自己接着生産ライン

現代の屋根材製造の競争環境では、効率、品質、耐久性が最も重要です。のTPU カラースチールタイル自己接着生産ラインHaiming Machinery によって設計されたこの製品は、技術的な飛躍を表しています。この完全に統合されたシステムは、カラーコーティングされたスチールの構造強度と、熱可塑性ポリウレタン (TPU) の優れたシール性と耐候性を組み合わせた、高級粘着性屋根瓦の大量生産用に設計されています。

当社のラインは、スチール基板の巻き戻しと精密レベリングから、TPU 接着フィルムの正確な貼り付け、成形、切断、最終的な積層に至るまで、プロセス全体を自動化します。これにより、一貫した製品品質、最適な材料使用、および人件費の大幅な削減が保証されます。高性能でエネルギー効率の高い屋根ソリューションで市場をリードすることを目指すメーカーにとって、この生産ラインは事業の不可欠な核心です。

主要な技術仕様とパラメータ

Haiming Machinery TPU カラースチールタイル粘着生産ラインは、堅牢なコンポーネントとインテリジェントな制御システムで構築されています。以下は、その機能を定義する詳細な仕様です。

1. 回線構成と主要モジュール

• 巻き戻しと供給システム:油圧拡張機能を備えたデュアル巻き戻しスタンドには、自動エッジ ガイド (EPC) が装備されており、張力制御で材料をスムーズに挿入できます。
• 精密レベリングユニット:9 ～ 13 個のロールを備えたマルチロールレベラーにより、コイルセットを排除し、加工前に完全に平坦なスチール基板を保証します。
• 予熱および表面処理ステーション:TPU フィルムの最適な接着のためにスチール表面を準備するためのクリーニング ブラシと赤外線プレヒーターが含まれています。
• TPUフィルムラミネートユニット：一貫した圧力と温度で TPU 接着フィルムを貼り付けるための、精密制御されたローラー システム。自動フィルム貼り合わせ機能を搭載し、ノンストップで稼働します。
• 高圧ラミネートおよび冷却セクション:デュアルベルト加圧システムと水冷トンネルにより、完全な接着と迅速なフィルム固化が保証されます。
• サーボ駆動の成形および切断システム:コンピューター制御のサーボモーター駆動のロール成形ステーションとフライング シャー/カッター。さまざまなタイル プロファイル (ローマン、ウェーブなど) を作成できます。
• 自動スタッキング & 出力コンベア:プログラム可能なスタッキングロボットまたはカウント機能を備えた自動スタッカーにより、整然と束ねられた最終製品を出力します。
• 集中型 PLC コントロール パネル:すべてのパラメータの監視、レシピの設定、問題の診断のためのユーザーフレンドリーなマンマシンインターフェイス (HMI)。

2. 詳細な性能パラメータ表

海明機械生産ラインの主な利点

• 優れた接着強度:統合された前処理と制御されたラミネートプロセスにより、TPU フィルムとスチール間の永久的な防水接着が保証され、標準的な接着剤付き製品をはるかに上回ります。
• エネルギー効率と材料の節約:このシステムは、正確な切断とラミネートにより無駄を最小限に抑えます。また、急速硬化 TPU プロセスにより、従来のホットメルト接着剤ラインと比較して消費エネルギーが少なくなります。
• 優れた出力一貫性:すべてのステージにわたるサーボ駆動の同期により、すべてのタイルの寸法、プロファイル精度、フィルムの位置合わせが同一になることが保証されます。
• 低い運用コストとメンテナンスコスト:簡単にアクセスできるコンポーネントを備えた堅牢な設計により、ダウンタイムが削減されます。自動化の性質により、シフトごとに必要なオペレーターの数が減ります。
• 市場の需要に柔軟に対応:クイックチェンジツールとプログラム可能な設定により、さまざまなタイルプロファイルと長さを生産して、市場の傾向に迅速に対応できます。
• 強化された製品パフォーマンス:製造されたタイルは、優れた耐紫外線性、耐熱性 (-40 °C ～ 120 °C)、腐食保護、および 30 年を超える寿命を備えています。

よくある質問 (FAQ)

Q: 粘着タイルに従来のアスファルトや SBS 改質ビチューメンと比較して TPU フィルムを使用する主な利点は何ですか?

答え:TPU (熱可塑性ポリウレタン) は、非常に優れた特性の組み合わせを提供します。優れた弾性、高い引張強度、紫外線、オゾン、極端な温度に対する優れた耐性を備えています。アスファルトベースの製品とは異なり、TPU は寒い天候でも脆くなったり、猛暑の中でも流動したりしません。これにより、屋根瓦の耐用年数全体にわたって、より耐久性があり、長持ちし、一貫して機能する防水シールが得られます。

Q: Haiming Machinery ラインはどのようにしてカラースチール表面への TPU フィルムの一貫した接着を保証しますか?

答え:一貫性は複数段階のプロセスを通じて実現されます。まず、スチールコイルを徹底的に洗浄して油分やゴミを取り除きます。その後、特定の温度に予熱されます。 TPUフィルムも最適な温度で管理され、均一な高圧でラミネートされます。即時の冷却段階により、この結合が所定の位置に固定されます。当社の PLC システムは、温度、圧力、ライン速度パラメータを常に監視および調整し、製品のあらゆる平方インチが完全に接着していることを保証します。

Q: この生産ラインでは、アルミニウムや銅など、さまざまな種類の金属コイルを使用できますか?

答え:コアの設計は、規定の厚さの範囲内でスチールベースのコイル (亜鉛メッキ、ガルバリウム、塗装済み) 用に最適化されています。純アルミニウムや銅などの柔らかい金属を使用する場合は、表面の跡や変形を防ぐためにローラーの圧力や成形工具を調整する必要がある場合があります。特定の材料用途については Haiming Machinery のエンジニアリング チームに相談し、ラインの変更の可能性について話し合うことをお勧めします。

Q: 異なるタイル プロファイル間 (ローマン スタイルからウェーブ スタイルなど) に切り替える場合の一般的な切り替え時間はどれくらいですか?

答え:プロファイルの切り替えには、ロール成形ステーションの成形ロールを交換する必要があります。当社が設計したクイックチェンジシステムと適切に訓練されたスタッフにより、このプロセスは通常 2 ～ 4 時間以内に完了します。新しいプロファイルの形状に応じて、切削工具の調整や変更が必要になる場合もあります。他のすべてのラインパラメータ (速度、温度) は、HMI にレシピとして保存され、すぐに呼び出すことができます。

Q: Haiming Machinery はどのようなアフターサポートとトレーニングを提供しますか?

答え:Haiming Machinery は包括的なサポートを提供します。これには、当社のエンジニアによる詳細な設置監督、技術者向けのオンサイト操作トレーニング、完全なメンテナンス マニュアルと電気図の提供が含まれます。また、リモート診断サポートも提供し、ダウンタイムを最小限に抑えるために一般的に必要なスペアパーツの在庫を維持します。保証条件は販売契約に明確に定義されています。

Q: TPU フィルムのラミネートプロセスは他の方法と比べてどれくらいエネルギーを消費しますか?

答え:TPU ラミネートプロセスは比較的エネルギー効率が良いです。 TPU フィルムは、高温を必要とする一部のホットメルト接着剤や PVC ラミネートと比較して、低い温度範囲 (160 ～ 200°C) で活性化して接着します。当社のラインでは、熱効率を最大化するために集中赤外線ヒーターと断熱冷却トンネルを使用しています。その結果、完成したタイルの平方メートルあたりの全体的なエネルギー消費量が減少し、運用コストが削減されます。

Q: 1 つのラインから期待できる年間最大生産能力はどれくらいですか?

答え:能力は動作速度、シフトパターン、製品仕様によって異なります。平均速度 35 m/分、1 シフト 8 時間、年間 250 日の稼働日と仮定すると、1 つのラインで年間約 420 万直線メートルのタイルを生産できます。 2 つまたは 3 つのシフトを実行すると、この出力が大幅に増加します。当社のチームは、ターゲット製品構成と運用計画に基づいて正確な生産能力を計算するお手伝いをします。

TPU カラースチールタイルの粘着生産ラインへの投資は、成長するハイエンド屋根材市場を獲得するための戦略的決定です。 Haiming Machinery のソリューションは、品質と性能に関して最高の国際基準を満たす製品を製造するために必要な信頼性、精度、技術的優位性を提供します。
