PVC防水膜

調達およびエンジニアリングチームのソーシング向け防水膜インフラストラクチャー、産業、商業プロジェクト向けのソリューション、ハイミングは、3 つの構造構成を備えた PVC ベースのシステムを提供します。均質なメンブレンは不規則な基材に対して柔軟性を維持し、複合強化グレードには引張荷重を分散するためのポリエステルスクリムが組み込まれており、粘着性または不織布を備えたバッキングタイプは部位固有の取り付けニーズに対応します。汎用シートとは異なり、Haiming PVC 防水膜は、化学薬品への曝露、根の浸透、または熱の移動に対して、制御されたテスト可能なバリアが必要な用途を対象としています。

製品ラインの概要: 3 つの構造グレード

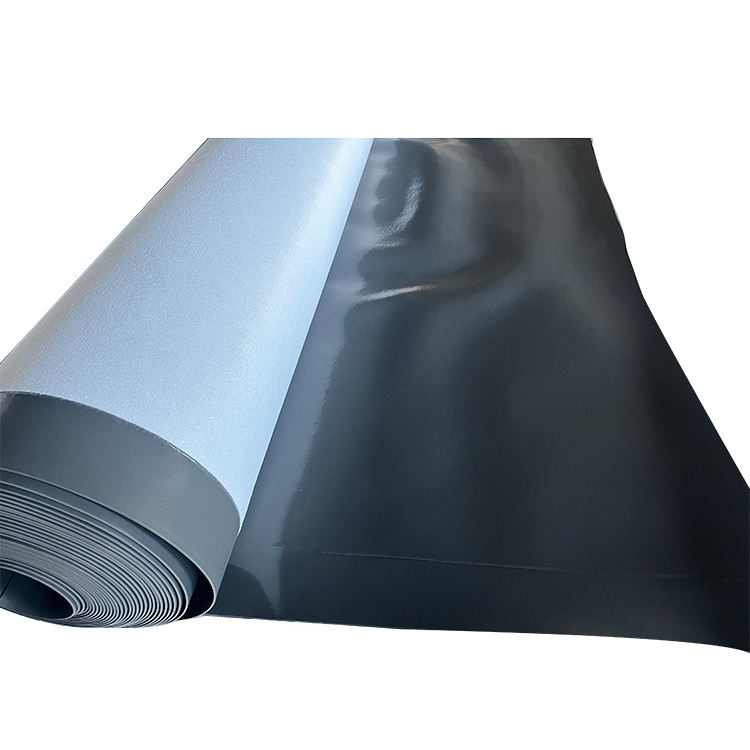

均質（非強化）タイプ

内部補強のない均一なポリ塩化ビニルフィルム。差動動作や亀裂のブリッジが設計上の主な関心事である基板に適しています。

• 厚み範囲：1.2～2.0mm
• 主な特徴: 高い伸び、不規則な表面や移動する表面に適合
• 使用例: 改修オーバーレイ、曲面基板、二次格納容器ライナー

複合強化タイプ

PVCマトリックス内に埋め込まれたポリエステル繊維グリッドまたは不織布。耐荷重アセンブリの引張抵抗と引裂抵抗が目に見えるほど向上します。

• 厚み範囲：1.5～3.0mm
• 主な特徴: 機械的応力下での寸法安定性の向上
• 使用例: 広場デッキ、車両交通面、埋め立てキャップ システム

裏紙タイプ（粘着・裏不織布）

工場で塗布された接着層またはメンブレンの下側にラミネートされた不織布。現場でのプライミングや機械的ファスナーの要件を軽減します。

• 厚さ範囲: 均質グレードまたは強化グレードと同じ (プロジェクト固有)
• 主な特徴: 取り付けの多様性 – ピールアンドスティックまたはセメント系接着
• 使用例: 密閉空間、飛沫ゾーン、垂直壁の防水

技術的パフォーマンスデータ

コア性能特性 (材料特性)

低吸水率 – ≤0.04%

ポリ塩化ビニルの分子密度により、毛細管の浸透が制限されます。溶接継ぎ目で取り付けると、防水膜ウィッキングやエッジウィッキングを行わずに連続的なバリアを形成します。これにより、地下の壁や逆屋根アセンブリの長期にわたる静水頭抵抗がサポートされます。

熱安定性と耐紫外線性

ハイミング 配合には、-40°C の柔軟性と 80°C の熱老化を考慮して設計された UV 安定剤と可塑剤が含まれています。アスファルト膜とは異なり、この PVC グレードは、UV 保護のために表面の鉱物粒子に依存せず、断面全体が一貫した特性を維持します。露出屋根用途の場合、防水膜加速耐候性試験後も亀裂や表面浸食を起こすことなく伸びを維持します。

機械的強度 - 引張と伸び

• 均質グレード: 500% 以上の伸びにより、定着した接合部や収縮亀裂を橋渡しできます。
• 強化グレード: ≥16 N/mm の引張強度は、直接交通荷重またはバラストアセンブリをサポートします。

これらの値を組み合わせると、防水膜多層システムの防水層と応力分散シートの両方として機能します。

耐薬品性プロファイル

40℃でのpH 4の硫酸、pH 9の水酸化ナトリウム、および飽和塩化ナトリウムへの実験室浸漬試験では、表面劣化、1%を超える質量変化、または柔軟性の損失は見られません。これにより、次の用途での使用が可能になります。

• 化学品製造の二次封じ込め
• 廃水処理タンクライナー
• 農業排水池
• 除氷塩が流出するトンネル排水路

リサイクル性と材料回収

ロールエンド、カットオフ、または縫い目のトリミングからの PVC スクラップは、再粉砕して新しい膜の生産に再導入できます。 Haiming は、ISO 14001 ガイドラインに従って、作業現場の残材の回収プロトコルを維持しています。これにより区別されます。防水膜廃棄前に分離が必要な多層または瀝青系から。

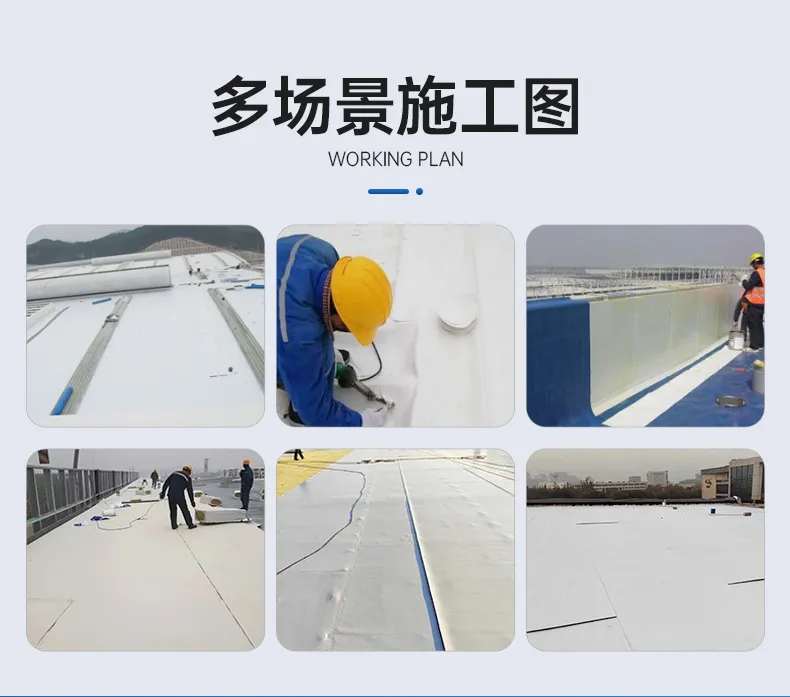

基板別の設置方法とアクセス

熱風溶接 (最も一般的)

• プロセス: ヒートガン (通常、気温 400 ～ 600°C) で重なっているエッジを溶かします。加圧ローラーが表面を融着させます。
• 結果: 溶接強度 ≥80% 母材。
• 適したもの: 接着剤が露出している場合に事前に塗布された粘着性の裏地を除くすべての Haiming タイプ。

冷間接着剤塗布

• プロセス: 溶剤ベースまたは水性接着剤を基材と膜の裏面に巻き付けます。
• 利点: 火を使わず、密閉されたスペースでは熱風装置も必要ありません。
• 制限事項: 乾燥したほこりのない表面と硬化時間が必要です。

機械的固定 (広い屋根領域の場合)

• プロセス: 押出アルミニウムまたは亜鉛メッキ鋼板を膜の継ぎ目に配置します。構造デッキに締結具を打ち込みます。
• 一般的な間隔: バテンに沿って 200 ～ 300 mm。
• ファスナーの頭は、上から溶接された後続の膜ストリップで覆われています。

粘着式台紙剥離（台紙タイプのみ）

• プロセス: 剥離ライナーを取り外します。膜を下塗りコンクリートまたは金属に押し付けます。
• 即時接着: 初期タックによりメンブレンが所定の位置に保持され、周囲とラップの縫い目が熱風溶着されます。

一般的なプロジェクトのアプリケーション

物流と取り扱いに関する考慮事項

ロール寸法 (代表値)

• 幅：1.0m、1.5m、2.0m
• 長さ: 1 ロールあたり 15 m ～ 25 m (厚さによる)

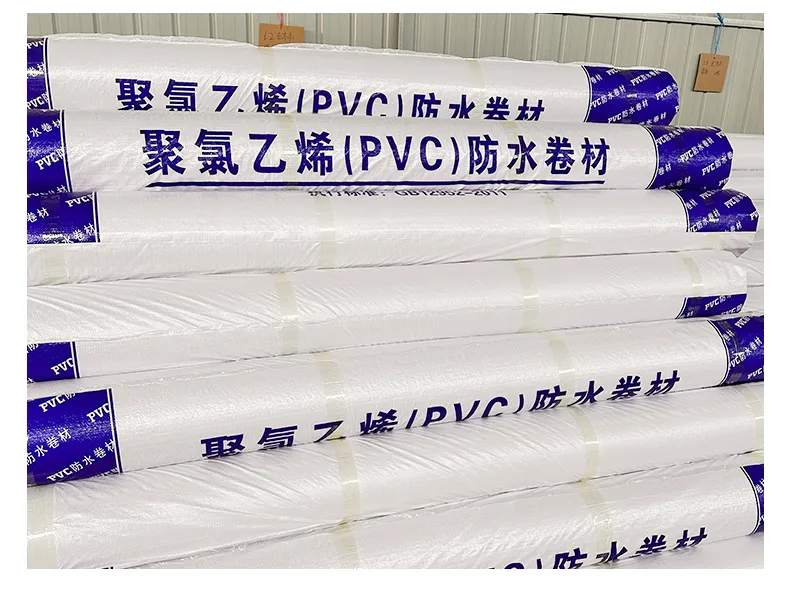

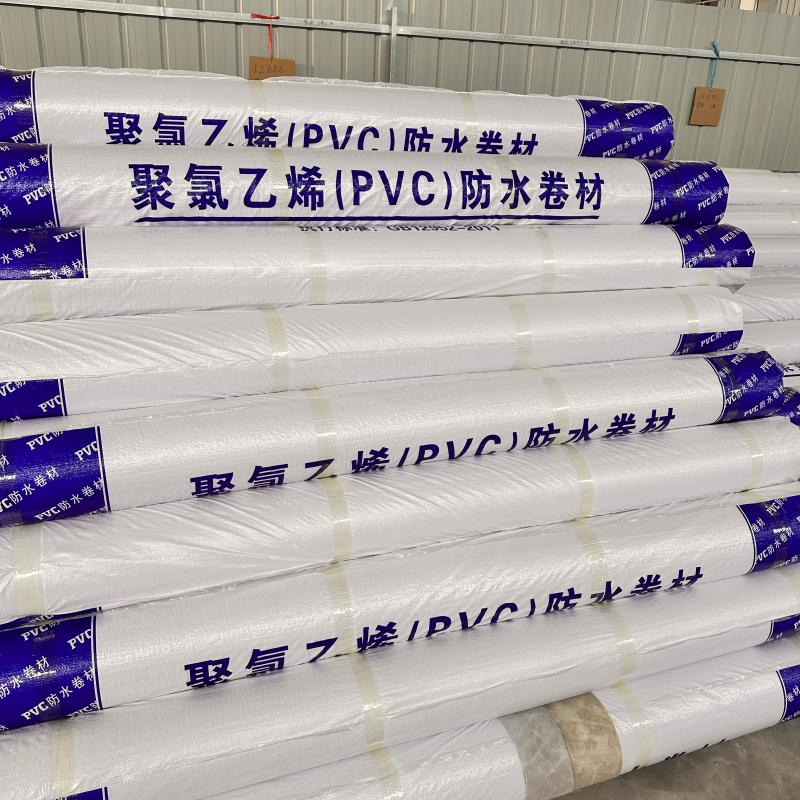

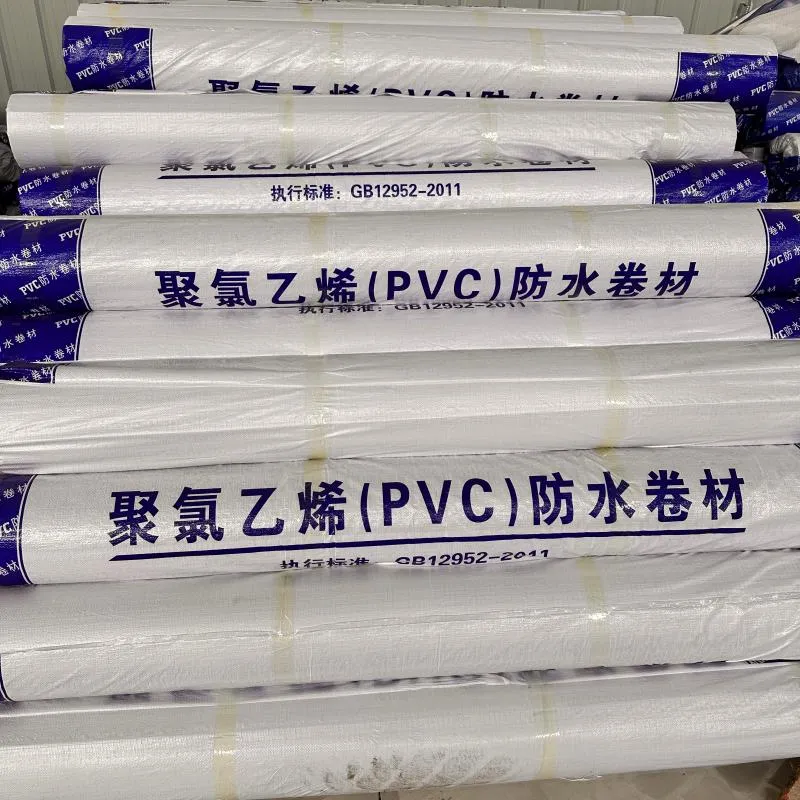

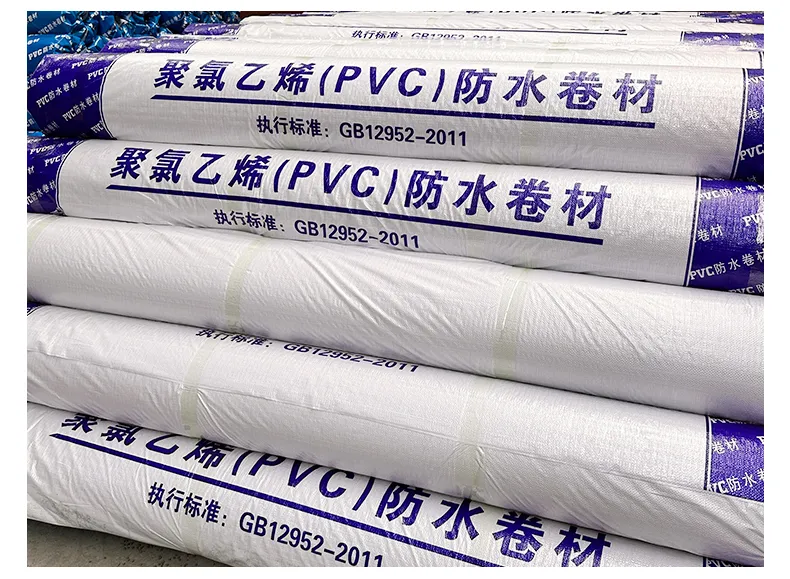

• 梱包: 段ボールの芯に包まれています。防湿フィルムでパレット化

ストレージ要件

• ロール紙をパレット上で垂直に保ちます
• 地面との直接接触を避ける
• 30 日を超えて屋外に保管する場合は、不透明な防水シートで覆ってください。
• 保管温度範囲: 0°C ～ 40°C (可塑剤の移行を防止)

品質とコンプライアンス

ハイミング PVC防水膜はISO 9001:2015品質管理の下で製造され、以下に従ってテストされています。

• GB/T 23457 (防水膜の中国規格)
• EN 13956 (屋根用フレキシブルシートに関する欧州規格)
• ASTM D4434 (PVC 屋根シートの米国規格)

強化グレードは、ASTM E154 に基づく静的破壊耐性にも合格しています。

注文情報

指定する場合は、以下を指定します。

1. グレード：均質/強化/バッキングタイプ
2. 厚さ(mm)
3. 必要な総面積 (m²) またはロール数量
4. プロジェクト標準 (GB、EN、または ASTM)
5. 取付方法（溶接・接着・機械）

プロジェクト固有の重ねせん断試験またはカスタム幅の注文については、Haiming テクニカル サポートにお問い合わせください。
